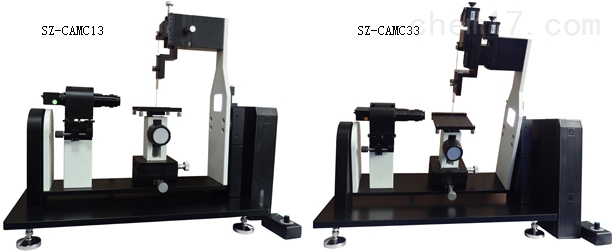

产品介绍
增强型接触角测量仪特点:
1. 整机框架:
1.1. 基于开放式的设计和模块概念,便于用户在操作时接近仪器的各个部分,拥有良好的可扩展性,可随需要增加附件;
1.2. 主机架经专业设计后选用重量轻、强度高的铝合金数控加工而成,表面喷塑处理,结构平稳、外形美观;
1.3. 由于接触角仪的水平度要求较高,所以水平支撑脚特选用承重力强的全碳钢材质,表面镀锌处理,可万向和垂直升降调节,保证整机的稳固性和平衡度,外观精致、经久耐用。
2. 机械定位平台:
2.1. 调焦组合定位台采用精密微分头驱动和螺纹丝杆传动,可实现焦距的定位和俯仰角的调整,滑动间隔更小、定位更精确;
2.2. 升降平移组合样品台采用螺纹丝杆传动和剪式升降原理,可实现大范围的移动而不产生丝毫的晃动和倾斜,保证了水平面控制的准确性和运行的平稳性。
3. 精密加样系统:
3.1. 手动加样装置采用齿轮齿条和螺纹丝杆驱动进样器加液,微距离移动灵活,液滴转移方便、精确。可选配多种规格液体进样器,尤其适用于需要多种不同或难清洗的进样液体;
3.2. 自动加样装置采用软件设定和控制,步进电机驱动进样器加液,液滴量控制精度高、操作方便。
注:标配为玻璃进样器,可选购一次性塑料进样器,用于难清洗或密度高的进样液体。
4. 光学成像系统:
4.1. 摄像头采用高分辨率、高帧频的逐行扫描CMOS数字相机,特别适合高速变化的动态过程如铺展、吸附和滚动角等测量和分析;
4.2. 镜头采用低变形率的远心工业视觉镜头,具有较大的恒定光学放大倍数,深度合适的视野范围;
4.3. 背光源采用连续可调亮度的高强度LED冷光源,使用寿命长、发光均匀,为清晰成像提供了背景照明条件。
5. 专业分析软件:
5.1. 提供量角法、量高法(可用于测试凹凸面接触角)、五点曲线拟合法(可用于测试不规则弧形液滴)、自动影像分析法、悬滴拟合法、插板计算法和气泡俘获法等多种分析方法;
5.2. 可测试静态接触角、动态接触角(包括前进角、后退角、滚动角、滚动速度等,需要增加相应选件)和外相不相混溶液体的接触角(需要增加相应选件);
5.3. 左右接触角可分别测试与比较,软件自动求取平均接触角值;
5.4. 具有曲面修正功能,用于测试凹凸曲面、球面和粗糙不规则面的接触角;
5.5. 图片可不用保存直接测量,任意三点画圆求出接触角值,也可自动分析求取接触角值。自动测试和人工修整相结合,以达到更为精确的测试结果;
5.6. 不仅可测量液—气和液—液的表/界面张力,也可计算液滴的轮廓尺寸(包括高度、宽度、接触直径等),还可分析表面活性剂的临界胶束浓度;
5.7. 提供多种表面自由能估算模型,适用于极性、非极性、低能、高能等固体表面;
5.8. 提供单张拍摄、间隔拍摄和连续拍摄3种拍摄方式,可记录和分析不同时间段接触角的变化;
5.9. 提供视频拍摄功能,可拍摄储存为AVI格式,用于过程观测或PPT文件制作等;
5.10. 具有坐标显示、明暗度调整、基准线辅助和快存自动触发等功能,可帮助准确清晰的分析图片;
5.11. 具有强大的数据库管理功能,保存、打印、原始数据查询和调入再分析等均可实现。且保存和打印的测试数据与图片一一对应,直观明了。
增强型接触角测量仪规格:
仪器型号 | XG-CAMC1 | XG-CAMC3 | |
接触角 | 测量方法 | 静滴法、滚落法①、插板法②、气泡俘获法③ | |
计算方法 | 量角法、量高法(3点法测平面、4点法测凹凸面)、拟合法(测试前进角、后退角)、自动法(要求图像清晰*) | ||
测量结果 | 左接触角、右接触角、平均接触角、液滴接触点坐标显示 | ||
测量范围 | 0°~180° | ||
测量误差 | ±0.1°(θ/2 法) | ||
测量分辨率 | 0.01° | ||
液体表/界 | 测量方法 | 悬滴法 | |
测量结果 | 表/界面张力、液滴轮廓尺寸、液滴接触点坐标显示 | ||
测量范围 | 0.01~1000mN/m | ||
测量精度 | ±0.1%(相对于测量值) | ||
测量分辨率 | 0.001mN/m | ||
固体表面 | 估算方法 | Fowkes一液法、OWRK二液法、Wu调和平均二液法、LW-AB三液法 | |
估算结果 | 固体表面自由能及其色散力、极性力、范德华分量、路易斯酸/碱分量 | ||
拍摄方式 | 单张拍摄 | 冻结图像后,可保存为bmp格式的图片 | |
间隔拍摄 | 1~3600秒间隔时间内任意设置图片帧数 | ||
连续抓拍 | 25帧/秒的速度连续拍摄 | ||
视频拍摄 | 拍摄保存为可播放的AVI格式的视频文件 | ||
光学成 | 摄像头 | 1/1.8″CMOS传感器,分辨率800×600,帧率25fps | |
镜头 | 0.7~4.5×连续变倍,手动调焦,调焦范围±6.5mm | ||
背光源 | LED冷光源,亮度连续可调 | ||
加样系统 | 加样方式 | 手动式 | 自动式 |
zui小加液量 |
| 0.7μl/滴 | |
加样精度 | 1mm(位移) | ±0.1μl(滴液) | |
样品台 | 平台尺寸 | L130×W110mm | |
左右移动 | 手动,行程±25mm | ||
前后移动 | 手动,行程±25mm | ||
上下移动 | 手动,行程±25mm | ||
水平控制 | 水平仪和软件测量,水平脚调整水平度 | ||
数据库管理 | 录入试验信息建立索引,保存、查询、调入和打印图文报告等均可 | ||
仪器尺寸 | 约W480×D300×H500mm | 约W480×D300×H600mm | |
仪器重量 | 约20kg | 约28kg | |
使用电源 | 1∮ AC220V 50HZ |
注:① 用于测试动态接触角(包括前进角、后退角、滚动角、滚动速度等),需要另购手动或自动旋转样品台;② 需要另购样品槽;③ 需要另购样品槽和进样器
构成:
名称 | 参数描述 | |
主机架 | AL6061铝合金数控加工而成,表面喷塑处理 | |
水平支撑脚 | 全碳钢材质,表面镀锌处理,可万向和垂直升降调节 | |
摄像头 | USB2.0接口,1/1.8″CMOS传感器,48万像素,有效分辨率800H×600V,采集速率25帧/秒 | |
镜头 | 对焦距离95mm,连续变倍0.7~4.5×,图像放大率50~318pixel/mm,全幅画面畸变小于0.08% | |
背光源 | LED冷光源技术,36个光源点,亮度连续可调,12V安全电压 | |
调焦装置 | 调焦+偏摆调节:移动范围±6.5mm,采用微分头(0.5mm螺距)驱动 | |
加样 | XG-CAMC1 | 移动行程50mm,位移精度1mm,采用手动旋钮控制,齿轮齿条和螺纹丝杆驱动进样器加液。配针尖内径均为Ø0.12mm的50μl和100μl的微量进样器各1支 |
XG-CAMC3 | zui小0.7μl/滴,精度±0.1μl,采用软件设定和控制,步进电机驱动进样器加液。配针尖内径均为Ø0.12mm的50μl和100μl的微量进样器各1支 | |
样品台 | 平台尺寸L130×W110mm,平移范围X50×Y50mm,升降范围±25mm,采用螺纹丝杆传动和剪式升降原理 | |
测量分析软件 | CAM7.1TM版接触角测量分析软件 | |
计算机 | 联想品牌一体机,当前主流配置 |
选购件:
1. 旋转样品台:用于滚落法测试动态接触角(包括前进角、后退角、滚动角、滚动速度等)
1.1. 手动局部旋转样品台:¥9000.00元/套
平台尺寸L80×W60mm,旋转范围0°~±360°,精度±0.1°,转速比1:60,采用手动旋钮控制,蜗轮蜗杆传动
1.2. 自动局部旋转样品台:¥17,000.00元/套
平台尺寸L80×W60mm,旋转范围0°~±360°,精度±0.01°,转速0.3转/分钟,转速比1:60,采用软件控制,步进电机驱动蜗轮蜗杆传动
1.3. 自动整体旋转样品台:¥18,000.00元/套
平台尺寸L130×W110mm,旋转范围0°~±180°,精度±0.01°,转速0.3转/分钟,转速比1:60,采用软件控制,步进电机驱动蜗轮蜗杆传动。更适合于需要大样品测试台或同时选购了其它附件
2. 温度控制装置:用于需要控制不同温度环境的严格测试
2.1. 室温~200℃温度平台:¥11,000.00元/套
2.2. 室温~400℃温度平台:¥13,000.00元/套
2.3. 室温~200℃挤样装置:¥12,000.00元/套
2.4. 室温~400℃挤样装置:¥14,000.00元/套
3. 压片装置:用于粉末样品的压片成形
3.1. 压片机:¥5,700.00元/台
3.2. 压片模具:¥1,300.00元/套
直径Ø13mm,厚0.1~0.5mm
3.3. 压片模具:¥2,000.00元/套
直径订制,厚0.1~0.5mm
3.4. 真空泵:¥7,00.00元/台
4. 成像系统:用于提高图像拍摄的性能
4.1. 进口100帧/秒高速摄像头:¥15,000.00元/个
4.2. 进口200帧/秒高速摄像头:¥27,000.00元/个
4.3. 进口0.9~8×连续变倍镜头:¥14,000.00元/个
5. 插板法、气泡俘获法装置:¥4,500.00元/套
包括石英玻璃样品槽,全系列可替换针筒、聚四氟乙烯针头、不锈钢针头、塑料针头、弯曲针头和软管等
6. 夹具:¥3,300.00元/套
用于纤维布、织物、薄膜、纸张、植物叶片等产品的辅助测试
7. 纤维支架:¥1,800.00元/套
用于纤维丝的辅助测试
8. 微量进样器:¥150.00元/支
容量选择:10μl、50μl、100μl、500μl
售后:
1. 免费保修2年,终身维修。2年后如需更换零配件只核收成本费,无其它费用产生;
2. 开通服务专线:,24小时内回复用户,72小时内上门调试维修;
3. 定期上门巡回服务,检查设备运行状况,对设备进行维护和保养;
4. 长期为用户免费提供产品使用说明书、维护咨询、技术咨询等服务;
5. 针对使用电脑软件控制的仪器,可定期免费提供软件升级和。
